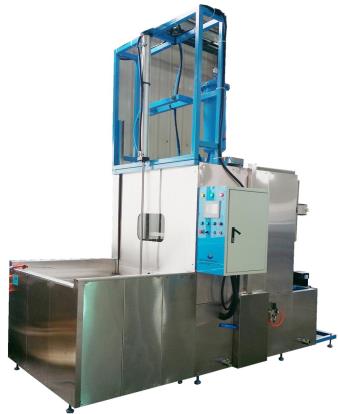

往复式旋转喷淋清洗机
-
往复式旋转喷淋清洗机
清洗对象
主要清洗金属零部件表面油污、碎屑等污物。
采用往复旋转喷淋清洗结构,设置观察窗。
设备特点
1、气缸升降侧开门,主要有气缸,滑轮及导轨组成。
2、推拉式平移托车,主要有导轨、滑轮、卡锁装置组成。
3、旋转料筐,固定在旋转托盘上面;旋转托盘固定在平移托车上面;整个机构主要有旋转托盘、平移托车、网筐、旋转电机及减速机、传动机构组成。
4、旋转方式:电机减速机带动整个托盘进行旋转。
5、清洗系统,主要有喷淋泵、喷嘴及管路系统等组成,喷嘴位置均布在旋转盘的上方、外圆、底部位置,清洗全面。
6、漂洗系统,与清洗系统利用同一套喷嘴,对工件进行喷淋漂洗动作。
7、喷淋清洗水泵和喷淋漂洗水泵为各独立一套系统。
8、多级液箱过滤系统2套,其中1套为清洗所用,另1套为漂洗所用,主要有多级过滤储液箱、过滤器及管路系统组成。
9、切水风干系统,主要采用压缩空气,经过加热箱后,利用喷淋清洗同一套喷嘴,对工件进行旋转热风吹干,达到工件表面干燥的目的。
10、清洗机主体,整体为封闭清洗结构,外封板采用不锈钢拉丝装饰封闭,设有玻璃观察窗,外形美观、大方;骨架采用国标型钢焊接加工,表面涂防锈漆和面漆;清洗室、液箱及管路均采用304不锈钢材料加工;设备直接安放在地坪上,用自带地脚调平。对安全性、维修性和节能方面做了缜密的考虑。
11、电气控制系统,主要有控制箱、漏电保护器、接触器、控制仪表、操作按钮等部分组成。
12、清洗剂选型主要以水基、中性、低泡、无水渍等特性选型。
设备用途:
可用于泵体、壳体、连杆、冲压件、五金件、轴承、端盖、机械加工件等多种金属零部件的清洗和干燥处理。
设备主要技术参数
序 号
项 目
参 数 及 要 求
1
设备型号
TYD-WP800,
TYD-WP1000,
TYD-WP1200
2
料筐尺寸
规格1:直径800㎜×高度200,
规格2:直径1000㎜×高度200,
规格3:直径1200㎜×高度200
3
旋转盘设计承重
500Kg
4
喷淋泵
采用南方牌立式多级离心泵
5
温控范围
室温-100℃,自动温控,
6
清洗压力
4-9公斤(0.4-0.9MPa)
7
操作台高度
约1100㎜
8
清洗节拍
5-20分钟/筐/周期
9
整机外形尺寸
3500 mmχ2000mmχ3600 mm
10
气源
需方提供
11
噪音
小于80分贝
